水控器操作使用步骤
实际测试参考:

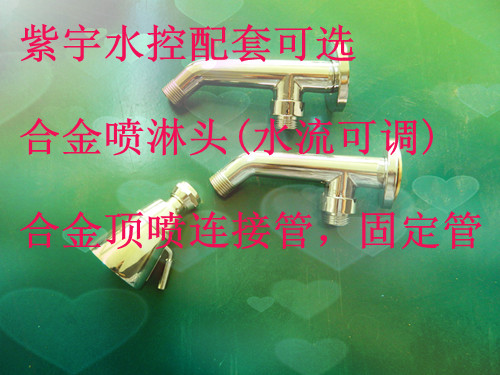

1.自来水加装喷淋头后，每分钟出水量，
约为5L左右(压力和管径略有差异)
2.正常平均持卡人洗澡，用水10分钟足够，
也就是用水50L/人次，3元费用足以。

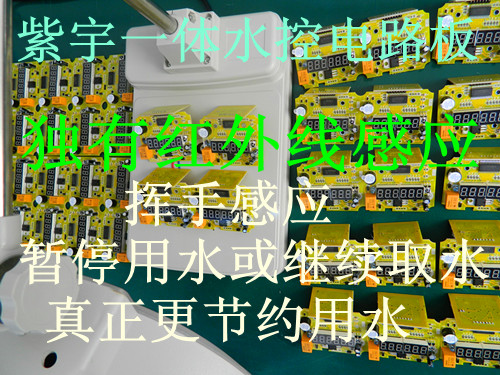

（独有红外暂停用水功能，在用洗发精或者沐
浴露搓揉阶段，无需拔卡，挥手即可停止出
水，停止计费，真正做到节水目的，节约费
用。杜绝国内老款水控，搓揉阶段只是人为避
让喷淋水，白白浪费现象)
3.正常热水收费标准每分钟0.3元，
多用多付费，少用少付费。
4.每立方水为1000L，按照测算为200分钟，
如单价0.3元/分钟，可实现60元/立方的价值
以上供参考，实际收费标准，可以设定调节
| IC卡淋浴水控器 |
|
| 型号： |
CM-W620C |
| 点击： |
17651 次 |
| 描述： |
硬件技术参数
工作电压：DC12V
工作电流：300mA
工作频率：13.56MHZ
外型尺寸：195mm×130mm×33mm
屏幕显示：6段数码管显示
支持卡型：Mifare1 卡
读卡时间：≤0.3秒
读卡距离：≤50mm
记录容量：30000条
黑名单容量：10000条
通讯方式： RS485模式
暂停方式：红外触发阀门开关
工作温度：-10℃～+70℃
工作湿度：≤100%
功能特点
1、消费模式：1、计时消费、
2、将卡放在水控器上并出水，根据开启时间长短或计量扣除卡上的金额，若卡上余额不足，则自动关闭阀门；
3、红外暂停方式：具有红外触发功能，在使用中可以通过红外触发开关阀门；
4、计费精度为精确到1分钱；
5、具有不同等级的收费标准设定，可以设定起步价，最低收费标准，按秒计费等；
|
吴江市紫宇电子科技有限公司
水控功能设定使用说明书
一．功能卡说明：
1）本卡仅为我公司之产品功能设定使用。
2）打√处为本卡实际使用功能卡。如：附件（1）本卡为《起步价格》设定卡。
3）本卡可根据客户之需要配备相应功能卡。
附件（1）： 功能卡
二．功能值设定：
|
代码 |
功能 |
设定范围 |
出厂设定 |
客户自定义 |
|
A |
起步价设定值 |
0.00—5.00元 |
1元 |
|
|
C |
起步时间设定值 |
1—60分钟 |
3分钟 |
|
|
F |
单位时间设定值 |
1—60秒 |
6秒 |
|
|
E |
单位价格设值 |
0.01—0.2元 |
0.03元 |
|
三．功能卡使用说明：
1）起步价设定（A）：当插卡使用时对所发生之基本费用设定。
2）起步时间设定（C）：当插卡使用时对所发生基本时间设定。
3）单位时间设定（F）：使用过程中对所发生之扣费时间设定。
4）单位价格设定（E）：使用过程中对所发生之费用设定。
案例说明：按出厂设定值说明，插卡开始使用时起，为3分钟内扣去1元基本费用。以后按使用时间扣费，以6秒/单位扣费0.03元/次。
设定：使用时间为15分钟，基本费1元，3分钟后继续使用12分钟为3.6元，合计费用为：4.6元。
公 式：基本费（3分钟1元）+后续使用单位时间（6秒0.03元）=实际扣费。
第一页
吴江市紫宇电子科技有限公司
水控功能设定使用说明书
四．设定方法说明：
1）将水控系统接通+12V电源，数码管显示为0.（为待机状态）。

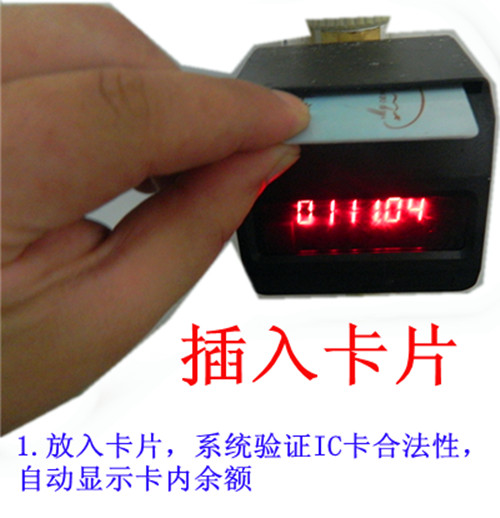

2）应对所用功能卡插入水控插卡孔。数码管将显示出厂设定值。
如：使用起步价设定卡（A），数码将显示“A”为代码。出厂设定值：1.00（为1.00元）。
3）用手掌碰触或靠近水控正面面板，出厂设定值将以“1”为单位增加。（同时蜂鸣器发出提示音）。反复操作数值以0.1元不断递增。1.00—1.10—1.20.
4）设定值为循环操作方式。当数值递增至最高设定值将返回最小设定值在做递增。直至客户所需要之设定值停止操作，拔出设定卡完成设定。
如：起步时间设定，最小值为：0.00 最大值为：5.00 当达到5.00后返回到0.00继续设定数值递增。
案例说明：以起步价设定说明。（设定：基本收费每10分钟2元）为例。
（1） 插入起步价设定卡，数码管将显示出厂设定值”1” 用手掌碰触或靠近水控正面，听到提示音并数码管显示“2”拔出设定卡完成第一步设定。及为扣费2.00元。
（2） 在插入起步时间设定卡（C），数码管将显示代码（C），出厂设定值”3” 用手掌碰触或靠近水控正面，听到提示音并数码管显示“4”如此持续设定至数值为“10”拔出设定卡。完成基本费用设定。及为/10分钟扣费2元。
出厂设定值 修改后设定值
4）其它设定操作方式同此方式一样。
